Como ligar os fios de um disjuntor

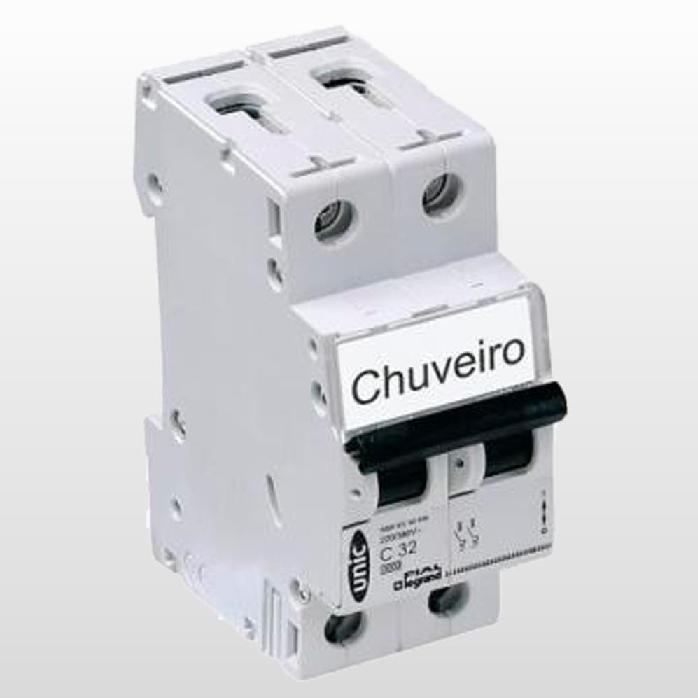

Imagem: tendtudo.com.br

A sua residência muito provavelmente possui um disjuntor, este funciona como um interruptor automático, desligando a corrente elétrica em caso de curto-circuito ou por ter excedido o consumo máximo de energia disponível. Ao instalar este dispositivo tem que ter atenção à forma como coneta os fios, e tem que tomar também todas as precauções necessárias para o fazer em segurança. Aqui em umComo.com.br lhe vamos ensinar como ligar os fios de um disjuntor para que ele lhe forneça energia de forma segura.

Vai precisar de:
  • Disjuntor
  • Cortador de fio
  • Descascador de fio
  • Chave de fendas
  • Luz de teste
Também lhe pode interessar: Como esconder os fios e cabos eletrônicos
Passos a seguir:
1

Como primeiro passo deligue a caixa do disjuntor principal da sua casa, de forma desconectar toda a eletricidade da sua casa. Avise previamente todo o mundo que está em casa, para que saibam que está a trabalhando na fiação e que irá suspender a energia.

2

Agarre numa chave de fenda e desaparafuse o painel de cobertura da caixa do disjuntor e remova-o. Para testar se ainda está a correr alguma corrente elétrica agarre numa luz de teste e coloque as ponteiras no fio positivo e em um terra. Caso a lampada pisque verifique novamente se o disjuntor realmente se encontra desligado.

3

Vai encontrar 3 fios: Um de cobre descascado (terra), um fio preto ou vermelho e um fio branco. Use o descascador de fios para remover sensivelmente 6 mm da cobertura do fio branco (neutro) e do fio preto ou vermelho (positivo) expondo assim o fio de cobre que está no interior.

4

De seguida vai soltar o parafuso da barra de aterramento (esta barra tem como função prender o fio) com uma chave de fendas no sentindo anti-horário. Deslize o cabo terra por baixo do parafuso solto e de seguida volte a apertar o parafuso de maneira que o cabo fique preso. Siga o mesmo procedimento para o cabo branco (neutro) mas por baixo da barra destinada para o fio neutro.

5

Na parte de trás do disjuntar vai repetir o procedimento, no entanto desta vez será com o objetivo de prender o cabo de positivo, lembre-se que este tanto pode ser preto como vermelho.

6

Agora coloque o disjuntor na caixa dos disjuntores, empurrando o disjuntor novo suavemente para baixo até ouvir os dois cliques das molas que vão segurar a peça no seu lugar. Apenas para ter a certeza que esta tudo bem preso pode puxar levemente nos fios novos, assim verifica se eles estão realmente bem presos pelos parafusos.

7

Por fim vai fechar a caixa novamente, usando os parafusos que tinha retirado no incio da desmontagem da caixa. Ligue a caixa e volte a fazer o teste com a luz de teste para saber se a corrente elétrica esta a passar de forma normal.

Se pretende ler mais artigos parecidos a Como ligar os fios de um disjuntor, recomendamos que entre na nossa categoria de Manutenção e Segurança da Casa.

Conselhos
  • Use apenas ferramentas isolantes
  • Desligue os parelhos eletronicos das fichas para prevenir algum imprevisto
